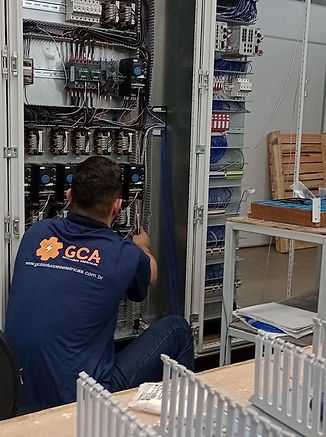

MONTAGEM DE PAINÉIS ELÉTRICOS

​​​​

Montagem de painéis elétricos é uma etapa crucial na instalação elétrica, responsável por garantir a distribuição eficiente de energia. Neste artigo, exploraremos os principais aspectos da montagem, incluindo os materiais necessários, os cuidados a serem tomados e as boas práticas recomendadas. Ao final, você terá um entendimento claro e completo sobre como realizar a montagem de maneira segura e eficiente.



Os Painéis Elétricos, possibilitam o comando, manobra e/ou proteção de diferentes partes de um circuito elétrico, permitindo assim, a distribuição de energia elétrica para diversos pontos da instalação.

​

São construídos normalmente em estruturas de chapas metálicas, modulares ou não, dentro da qual ficam acomodados os componentes elétricos, protegendo pessoas, animais ou objetos contra contatos acidentais às partes sob tensão expostas. Da mesma forma, esta proteção se dá também em caso de avaria ou operação inadequada de um componente interno, o qual possa causar perigo a alguém estando na parte exterior do painel.

As características construtivas variam de acordo com o local da instalação, isto é, abrigada ou ao tempo, lugares úmidos ou secos, atmosferas explosivas, ambientes poluídos ou contaminados por agentes agressivos.

As normas que orientam a construção de painéis elétricos são:

​

• NBR IEC 60439-1 (Conjuntos de manobra e controle de baixa tensão), a qual será substituída definitivamente pela norma NBR IEC 61439-1 até 2021

• NBR IEC 62271-200 (Conjunto de manobra e controle de alta-tensão em invólucro metálico para tensões acima de 1 kV até e inclusive 52 kV).

• NR-10 (Segurança em instalações e serviços em eletricidade).

• NBR 5410 (Instalações elétricas em baixa tensão)

• NBR 14039 (Instalações elétricas de média tensão de 1,0 kV a 36,2 kV)

​

Conforme determinado pelas normas acima citadas, todo painel elétrico deve ser submetido a ensaios de tipo (elevação de temperatura, grau de proteção, propriedades dielétricas, curto-circuito, etc), normalmente executados em um protótipo, pois alguns dos ensaios são destrutivos. Além disso, também são executados ensaios de rotina (tensão aplicada à frequência industrial, resistência de isolação, verificações visuais, etc).

​

 MONTAMOS

​

• Banco Automático de Capacitores (BAC)

• Centro de Controle de Motores (CCM)

• Mesa de Testes

• Painel de Medição para o mercado livre de energia elétrica

• Quadro de Comando (QC)

• Quadro de Distribuição de Força (QDF)

• Quadro de Distribuição de Força e Iluminação (QDFI)

• Quadro Geral de Baixa Tensão (QGBT)

• Quadro de Transferência Automática (QTA)

• Quadro de Comando para a pressurização de escadas em edifícios

• Subestação Compacta de Média Tensão (SE)
